Prima AP 車種専用 Cable

Prima AP 車種専用ケーブルは、Audison Primaシステムのインストールを最大限簡略化するアクセサリで、純正オーディオ・システムとの融合を図る”OEM Integrator”の哲学にもとづいており、純正のケーブルと同じマテリアルを使用しているため、接続に戸惑うことはありません。
今回提供されるソリューションは、AP T-Harness “DDC”、 AP延長ケーブル、APスピーカー・出力ケーブルの3つのカテゴリに分類されます。多くの車種にインストールが可能になり、純正の配線を変える必要がないため作業時間も大幅に短縮されます。ケーブルは全て適切なゲージ・サイズに合わせてあり、シールド効果を高めるためにツイスト・ケーブルとなっています。

AP T-Harness

1. 純正オーディオ・システムへの統合を可能にする、車種別Tハーネス
2. ISOコネクタを介してAP延長ケーブルへ接続
3. エンジン・ルームへ配線することなく、ヘッドユニットから直接アンプの電源を取ることができるAudison Pirma DCC(Direct Cockpit Current)ソリューション
4. 外部機器をオン/オフするACCに再接続するためのターミナル
AP T-Harness “DDC”Audison Primaを純正システムに融合するためのプラグ&プレイ・ソリューションである、AP T-Harness “DDC”は、エンジン・ルームへ配線を伸ばすことなく、ヘッドユニットから電源を取ることができます。
*DDC (= Direct Cockpit Current)ソリューションは、AP bitシリーズのアンプに実装されている機能(アンプの電力消費ピークを監視し、車の電源を保護する)と組み合わせて使用できます。

AP延長ケーブル IN/OUT

1. 外来ノイズを効果的に除去するためにツイスト・ケーブルを採用
2. インストール環境にあわせて3種類の長さを用意 (1.6m、2.6m、5.6m)
3. 断線しにくい保護シールド
4. インストールを容易にする柔軟なケーブル
5. IN/OUTダブル・コネクタで、AP bitアンプからの出力を受け取ることも可能
6. はんだ付け不要
車種専用コネクションの延長ケーブルを使用すれば、AP bitアンプのインストール・ポジションの自由度が広がります。
ヘッドユニットからAP bitアンプにオーディオ・シグナルを送るだけの入力専用ケーブルと、AP bitアンプから純正オーディオ・システムへの出力ケーブルも備えたIN/OUTケーブルの2種類のタイプがご利用いただけます。AP延長ケーブルIN/OUTを使用するためには、同時にAPスピーカー出力ケーブルを使う必要があります。

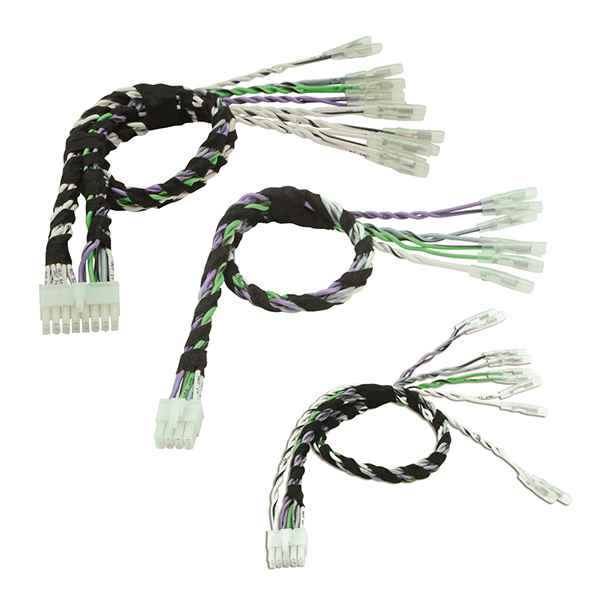

APスピーカー出力ケーブル

1. 外来ノイズを効果的に除去するためにツイスト・ケーブルを採用
2. AP8.9bit、AP5.9bit、AP4.9bitの各アンプ専用モデルを用意
3. 接続が容易なギボシ端子(メス)
4. マルチ・アンプによる多彩なスピーカー構成が可能
5. 延長IN/OUTケーブルとの接続のために各ケーブルに番号を明記
6. はんだ付け不要

APスピーカー出力ケーブルは、対応するアンプにあわせて3種類(AP8.9bit、AP5.9bit、AP4.9bit)のバージョンがあり、IN/OUT延長ケーブルを使用したAP bitシリーズ・アンプ専用です。Plug&Playコネクタのターミナルには”OUT 1 +”、”OUT 1 -“などの数字が記してあるため、接続を間違えることはありません。また、ケーブルをはんだ付けする必要もありません。
