希望小売価格 ¥83,600(台) （税抜価格 ¥76,000）
| Model | AP 4.9bit |
|---|---|
| DIGITAL SIGNAL PROCESSOR | |
| (32bitシーラスロジック; Clock speed：147MHz) | |
| クロスオーバー | Full / Hi Pass / Lo Pass / Band Pass |
| クロスオーバータイプ/スロープ | Linkwitz @ 12/24 dB – Butterworth @ 6/12/18/24 dB |
| クロスオーバー周波数 | 68 steps @ 20～20k Hz |
| 位相調整 | 0° / 180° |
| 入力イコライザー | オートDE-EQ |
| 出力イコライザー | 10ポイント・パラメトリックEQ：±12 dB; 20～20k Hz |
| タイムアラインメント：距離 | 0～510 cm |
| タイムアラインメント：ディレイタイム | 0～15 ms |
| タイムアラインメント：ステップ | 0.08 ms; 2.8 cm |
| タイムアラインメント：微調整 | 0.02 ms; 0.7 cm |
| プリセット (ドライブ・プリセット) | ロータリースイッチで7つのプリセットを選択可 |
| プリセットメモリ | 2種類の設定をメモリに保存・DRCから選択可 |
| AMPLIFIER STAGE | |
| 全高調波歪率(THD) | 0.10% |
| 周波数特性 | 10～22k Hz |
| S/N比 | 75 dBA |
| ダンピングファクター | 170 |
| 入力感度 | 2～15 VRMS |
| 入力インピーダンス | 15k Ω |
| 出力インピーダンス(最小) | |
| 4ch | 2Ω |
| 2ch | (Bridge 1/2;3/4)@4Ω |
| 定格出力 DC12～14.1V (THD 1%) | |
| 4 Ch @ 4Ω: | 70 W x 4 |
| 4 Ch @ 2Ω: | 130 W x 4 |
| 2 Ch @ 4Ω: | 260 W x 2 |
| S/N比 (ref. 1 W output): | 75 dB A |
| SIGNAL CONNECTION | |
| [ 入 力 ] | |
| 設定 1 | F+R+AUX：フロント・ステレオ+リア・ステレオ+AUX |
| 設定 2 | 2 WAY F+R： フロント2Wayアクティブ+リア・ステレオ |
| 設定 3 | F+R+SUB L/R：フロント・ステレオ+リア・ステレオ+サブ x 2 |
| 設定 4 | F+R+SUB：フロント・ステレオ+リア・ステレオ+サブ・モノ |
| 設定 5 | F+R+C+SUB：フロント・ステレオ+リア・ステレオ+センター+サブ |
| 設定 6 | F+AUX：フロント・ステレオ+AUXステレオ |
| 設定 7 | 2 WAY F+AUX：フロント2Wayアクティブ+AUXステレオ |
| 設定 8 | 2 WAY F+SUB：L/R：フロント2Wayアクティブ+サブ・ステレオ |
| 設定 9 | 2 WAY F+SUB：フロント2Wayアクティブ+サブ |
| オプティカル入力 (最大96kHz/24bit) | SPDIF PCM 96 kHz/24 bit max |
| [ 出 力 ] | |
| ハイレベル・スピーカー出力 | Ch1 ～ Ch4 |
| ロー・スピーカー出力(RCAプリアウト) | Ch5 ～ Ch8 + SUB |
| CONTROL CONNECTION | |
| PCとの接続 | micro USB-B x 1 |
| Audisonエレクトロニクス製品との接続 | DRC |
| ASP | Automatic Speaker Presence |
| オプティカル/AUX入力の選択 | 12V電圧でOptical In / AUXの選択可 |
| マスター入力の選択 | 12V電圧でMaster Inのアクティベート |
| POWER SUPPLY | |
| 電源電圧 | 7.5～15 VDC |
| 最小アイドリング電流 | 1.5 A |
| エンジンオフ時 | <0.04 mA |
| 最大消費電流(14.4V@2Ω/CPLなし) | 30 A |
| リモート入力 | 7～15 VDC (1 mA) |
| リモート出力 | 11～15 VDC (200 mA) |
| ヒューズ | 30 A |
| ART (Automatic Remote Turn on/off) | ハイレベル入力によるオートターンオン・オフ |
| AST (Automatic Signal Turn on/off) | RCA入力によるオートターンオン・オフ |
| CPL (Continuous Power Limiting) | 省電力モード |
| GENERAL REQUIREMENTS | |
| PCとの接続 | Micro USB (1.1 / 2.0 / 3.0) |
| 対応OS | Microsoft Windows (32/64 bit)：XP, Vista, Windows 7, Windows 8 |
| 画面解像度 | 800 x 600 |
| 動作温度 | 0 °C ～ 55 °C |
| SIZE / WEIGHT | |

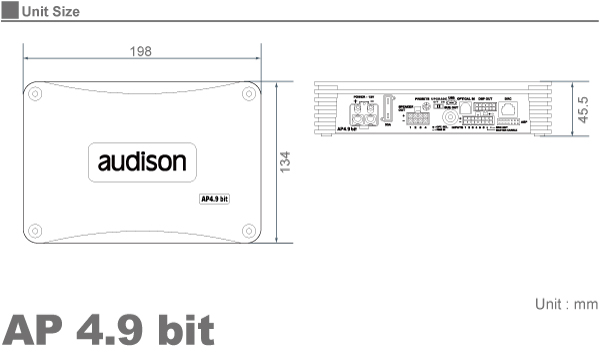

| 本体サイズ (幅 x 奥行き x 高さ) | 191 x 131 x 34mm |
| 本体重量 | 1.36Kg |
※右ハンドル(R) / 左ハンドル(L)用プリセットデータ選択可
AP 4.9bit テクニカルシート
